고체 에어로졸 소화기(DSPA)

고체 에어로졸 소화기(DSPA)

DSPA제품은 우수하고 효과적인 비독성 소화제이며, 설치 및 유지보수가 매우 간편, 국제 테스트 규격 합격, 환경 친화적이며 기존 소화기 대비하여 투자 비용이 저렴한 장점이 있습니다.

01 DSPA 개발 배경

할론과 BCF 소화시스템은 1987년과 2003년에 각각 금지됨

DSPA의 적용 안정성

– 산소를 차단시키지 않음

– 압력을 높이지 않음

– 할론같은 빠른 소화

DSPA로 대체되는 물질

– AFFF, 물

– 이산화탄소

– 아르콘나이트/ 아르콘 55

– 이너젠

– FM200 / 기타화학대체물

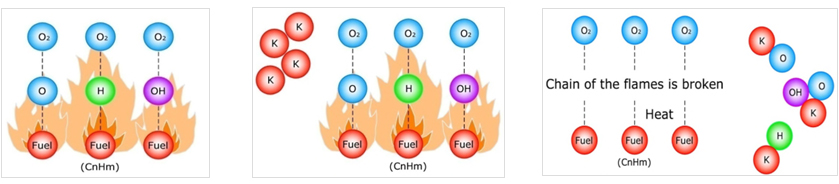

02 DSPA 소화 원리

– 극도로 미세한 고체입자의 에어로솔 분말이 가스 속에 있으며 분사시 70% 가스와 30% 분말입자로 방출됨.

– 소화를 위한 분말입자는 칼륨 복합체로서, 화염과 반응하여 연소반응을 직접 차단함.

03 DSPA Worldwide

전세계 56개국에 진출, 검증된 청정 소화 시스템

04 DSPA 적용분야

– DSPA는 모든 산업에 적용 가능한 소화 시스템

– 일반산업, 해양 및 선박, 자동차, 항공, 발전설비, 전기 판넬 등

– 전문 소방대원과 초기 진압자을 위한 휴대용 DSPA 까지

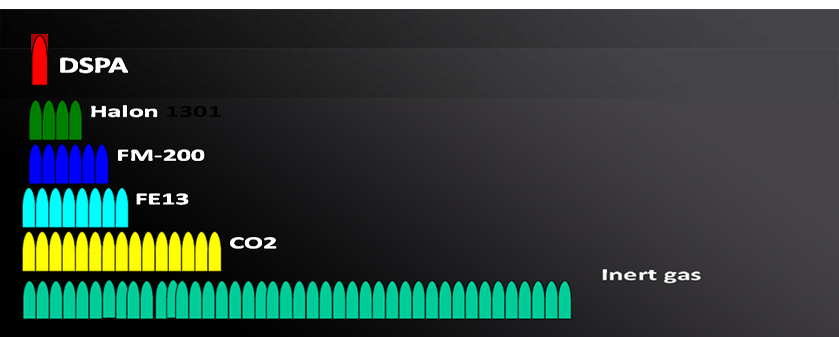

01 DSPA 공간 점유 비교

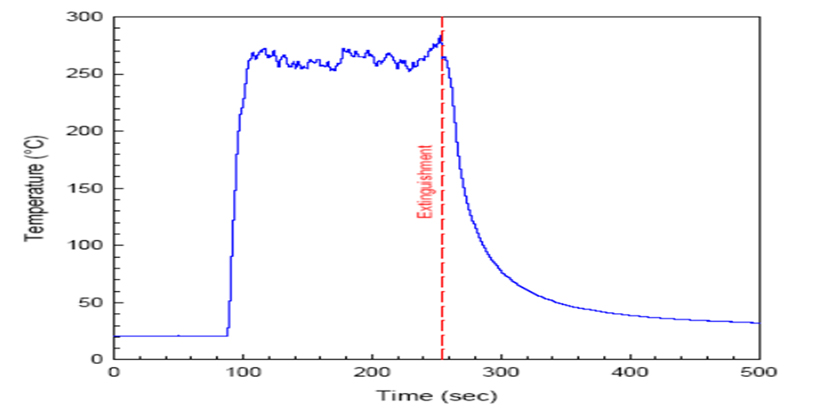

02 DSPA 효과 분석

03 DSPA 기존 소화제와 비교

	CO2	비활성가스	할론1301	DSPA
환경파괴	평 균	낮 음	매우높음	없 음
자체유독성 독성물질배출	높 음 배 출	낮음-높음 배 출	낮 음 없 음	없 음 없 음
부 식	낮 음	낮 음	평균상회	낮 음
농 도	700-1500gr/m³	550-950gr/m³	200-350gr/m³	32-110gr/m³

04 DSPA 인증현황 - 생산품 인증

CEN/TR 15276 - 1 : 2009	CEN=European Commitee for standardization고정식 소화시스템, 압축에어로솔 소화시스템, 부품 요건과 테스트 방식
ISO 15779 : 2011	ISO = International Organization for Standardization압축에어로솔 소화시스템 - 부품과 시스템 디자인, 설치와 유지보수의 요건과 테스트방식 - 의 일반적 요건
BRL-K23001/04 : 2010	CEN=KIWQ 국제 가이드라인 : 에어로솔 소화기의 평가 가이드라인KIWA는 놈은 수준의 자격을 인증하는 독립적인 기관임
UL-2775 : 2008	UL = Underwriters Laboratories(North America) 고정식 압축에어로솔 소화시스템 유니트

05 DSPA 인증현황 - 디자인, 설치, 검사, 유지보수

CEN/TR 15276 - 2 : 2009	CEN=European Commitee for standardization고정식 소화시스템, 압축에어로솔 소화시스템, 파트 2 : 디자인, 설치, 유지보수
NEN-ISO 15779 : 2011	ISO = 압축에어로솔 소화시스템 - 부품과 시스템 디자인, 설치와 유지보수의 요건과 테스트방식 - 의 일반적 요건
BRL-23003/01 : 2006	디자인, 설치, 에어로솔 기반 소화시스템의 승인과 서비스 절차의 KIWA 승인
NFPA 2010 : 2006	UL = 고정식 에어로솔 소화시스템의 기준

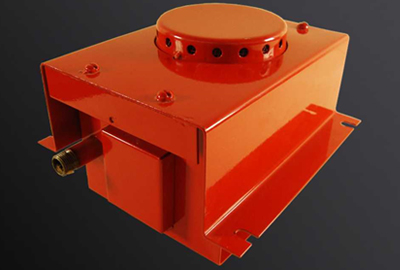

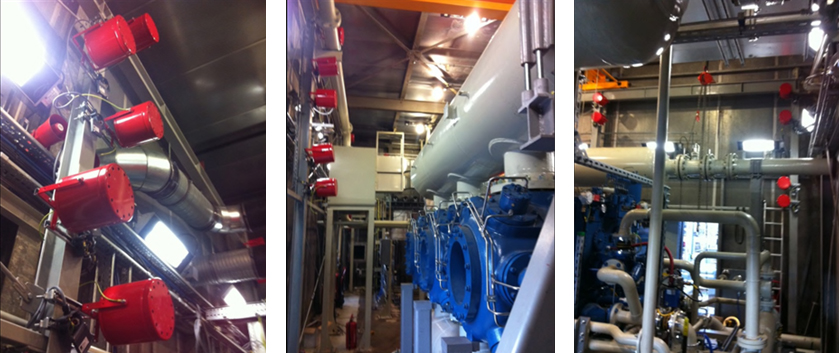

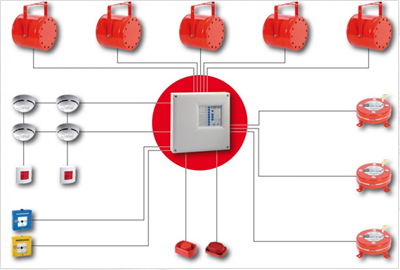

01고정형 소화시스템

– 컴퓨터 서버룸
– 기계실(엘리베이터 장치실 등
– 발전소
– 패치패널, 전기 배전반
– 문서, 유물보관소
– 유조선, 요트, 선박, 열차
– 차량(승용차, 트럭, 버스 등)
– 화공약품 저장소
객실, 사물함

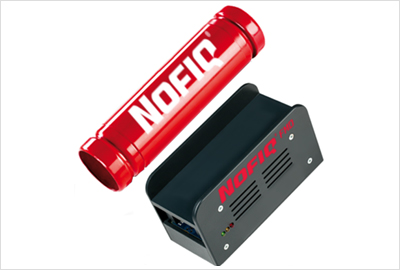

02자동차 소화시스템

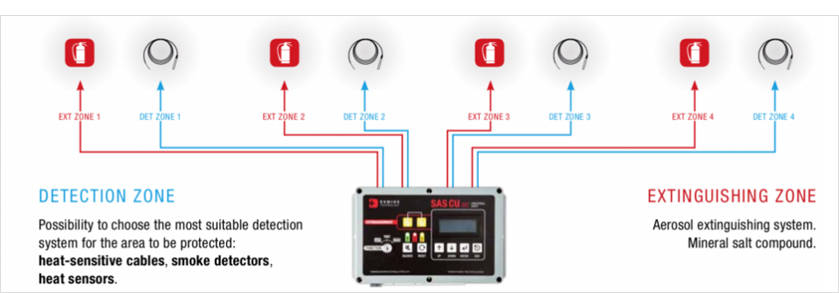

03독립형 소화시스템

◎ 스위치기어, 전기 캐비닛, 소형 변압기 스테이션, 화물 컨테이너 등과 같은 소규모 용도에 독립형으로 사용

◎ 다른 DSPA와 연결이 가능하여, 독립 동작 또는 초기 화재 검출 신호의 전달이 가능(다기능 독립형 에어로졸 솔루션)

◎ 멀티센서(CO & Heat)로 화재의 초기 감지 및 다른 DSPA 발전기를 작동시킬 수 있음

04휴대용 소화기 DSPA 5 Series

◎ DSPA-5 소방대원의 완벽한 장치

– flash-over와 back-draft를 차단!
– 불과 몇 초안에 불꽃차단!
– 인명 안전!
– 소방대원의 위험감소
– 빠른 차단으로 열 감소
– 시간단축, 최초의 몇 분이 제일 중요!
– 쉬운사용

특 성

– 특효가 있는 비독성 화재 진압제
– 위험한 화재에 인체의 직접 노출을 최소화하여 안전한 초기 화재 진압이 가능
– 동작후 산소 레벨이 고갈되지 않음(화재시 연쇄반응을 막아서 산소수준 유지)
– 미국 환경보호청(EPA)의 승인된 약제
– 생태학적으로 안전하고 환경친화적(오존파괴=0,지구온난화지수=0)
– 사람과 동물에게 무해 – 동작시 과압을 일으키지 않음으로 안전
– 사용후 잔존물 거의 없음.(진공청소기로 가능)

사용법

– 휴대용 DSPA 5시리즈 에어로졸 소화기는 소방관 또는 최초 대응자들이 화재에 대한 매우 효과적인 진압 도구로 사용할 수 있음.
– DSPA 5시리즈 소화기는 가압되지 않은 상태에서 단지 화재진압이 필요한 방이나 공간에 수동으로 잠금핀을 뽑아서 던져 놓으면 됨.
–활성화 후 에어로졸 구름이 생성되어 체적적으로 팽창하고 방 또는 공간내에 화염을 소화 시킴. (소화약제-직경 2 마이크론의 칼륨 입자)
– DSPA 5시리즈 소화기는 주로 등급 A, B, C, F(K) 화재에 사용하도록 설계됨.
– 사용공간 15~180 m³

DSPA 5 사용방법

DSPA 5 휴대	안전핀 제거	DSAP 5 투척

DSPA Type overview

DSPA FIS FIRE EXTINGUISHING SYSTEMS

Type	Part nr.	Dimensions	Weight	Compound weight	Conerage	Discharge
DSPA 12-5	100024(t)	80x16mm	70g	5g	0,04-0g12m³	3sec.
DSPA 12-1	100020(e) 100025(t)	75x20mm	100g	15g	0,12-0,36m³	5sec.
DSPA 12-2	100021(e) 100026(t)	75x28mm	150g	30g	0,26-0,71m³	8sec.
DSPA 12-3	100022(e) 100027(t)	150x20mm	500g	55g	0,44-1,30m³	6sec.
DSPA 12-4	100023(e) 100028(t)	105x28mm	650g	110g	0,9-2,50m³	10sec.
DSPA 11-1	100011)	122x22mm	5500g	110g	0,9-2,5m³	8sec.
DSPA 11-2	100012	124x34mm	80g	170g	1,3-3,9m³	12sec.
DSPA 11-3	10013	133x54mm	1300g	300g	2,4-6,9m³	20sec.
DSPA 11-4	10014	165x72mm	2000g	900g	7-21m³	19-31sec.
DSPA 11-5	10015	217x99mm	4000g	1400g	11-32m³	40-60sec.
DSPA 11-6	10016	217x99mm	4500g	2300g	19-55m³	30-50sec.

DSPA FIX FIRE EXTINGUISHING SYSTEMS

Type	Part nr.	Dimensions	Weight	Compound weight	Conerage	Discharge
DSPA 11-7	100017	165x72mm	2100 ±200g	520g	4- 12,5 m³	30-50sec.
DSPA 6	100008	167x415mm	12500g	3500g	27-80m³	35sec.
DSPA 8-1	100009	220x220mm	1200g	3250g	25-75m³	67-89sec.
DSPA 8-1-60	100032	220x220mm	1200g	3250g	25-75m³	48-58sec.
DSPA 8-2	100010	520x220mm	128000g	67000g	53-154m³	140sec.
