NORDITUBE TECHNOLOGIES
– Edmund Luksch MD RTi Group, Austria– PIPE FEHABILITATION - DIGGING WAS YESTERDAY
01CIPP 연혁
Insitu Form System
– 1971년 영국 런던에서 소개됨 – In Situ Form 영국 특허 등록 (UK 1977) – 디자인 : 하수관 개보수를위한 CIPP Felt Liner – 중력, Structural, Close-Fit – 전세계적으로 뻗어나감
Phoenix System
– 1980년대 일본 소개됨 – 디자인 : 압력 파이프용 CIPP textile liner(가스, 물) – 내부 압력, 구조화(호스트 파이프 본딩에 따라 달라짐), Close-Fit – 1987~1989동안 Tubetex system에서 Nordkflow, Combi-liners등으로 발전
02시장 개요
하수관 시장
세계 시장 전반에 걸쳐 수년동안 성장세를 보이고 있음
– 높은 비용 절감
– 더 큰 직경
– 깊은 위치
– 환경 영향
– 정부 재원
압력관 시장
세계 시장 전반에 걸쳐 수년동안 완만한 성장세를 보이고 있음
– 비용 절감
– 평균적으로 더 작은 직경
– 파이프가 지표 가가이 위치
– 위험 최소화
– 사기업 재원
– Global CIPP Market은 하수관시장 90%, 압력관시장 10%의 비율로 차지하고 있다.
01 NORDIFLOW - 압력 파이프용
–물, 방화, 냉방 및 연결 송수관을 위한라이선스 제품
–NORDIFLOW W PE, NORDIFLOW W PP 또는 NORDIPIPE(기존)

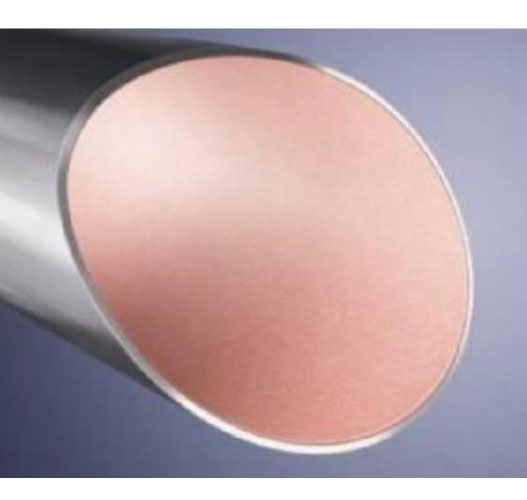

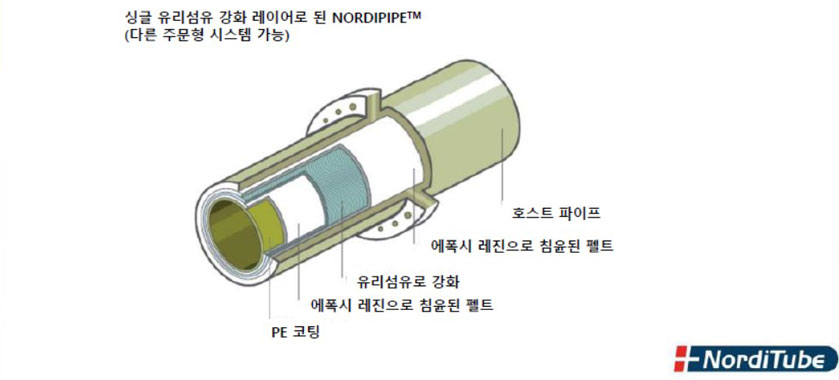

–유리섬유로 강화된 직조펠트 라이너
–독립형 솔루션(필요할 경우 모든 내부적 외부적 부하 수용)
–여러 나라에서 음용수용으로 인증 받음(NSF, DVGW 등)
–45도까지 구부림이 가능함
–20 바(또는 그 이상)의 압력과 진공을 견딤
–MAOP-table있음
–500미터 길이까지의 개별 파이프
–직경 150mm에서 1400mm까지
–Class B로도 설계 가능
–인버전 드럼 설치가 권장됨, 그라나 좀더 큰 직경인 경우 역시 water tower인버전으로 가능함
02 Product TUBETEX(Class II or C) interactive & CombiLiner/TUBETEX + Felt(Class III or B)
–물, 방화, 냉방 및 연결 송수관을 위한라이선스 제품
–NORDIFLOW W PE, NORDIFLOW W PP 또는 NORDIPIPE(기존)
–PE-, TPU-, Hytrel 코팅이 된 직조 폴리에스터 라이너(가스)
–반응형 솔루션(높은 내부 부하를 수용, 그러나 외부 부하는불소용)
–여러 나라에서 음용수용으로 인증 받음(NSF, DVGW 등)
–90도까지 구부림이 가능함
–32 바(또는 그 이상)의 압력과 진공을 견딤
–630미터 길이까지의 개별 파이프
–직경 100mm에서 1200mm까지
–신축성 있는 EP 레진으로 작업
–설계 수명 50년

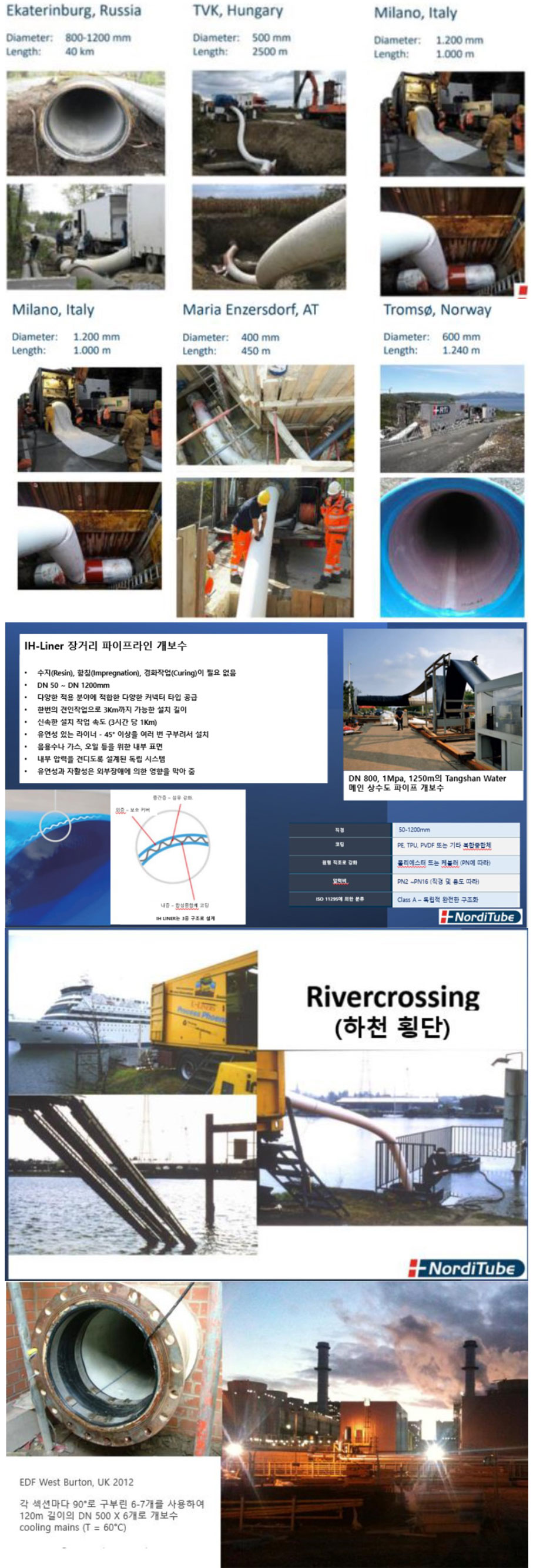

–전 세계적으로 2400Km이상 설치
03 NORDIWALL - 중력 파이프용
–하수, 가스, 석유화학, 상수도, 산업용, 난방활용 제품
–DN 50mm에서 1400mm가지
–신규 구축 솔루션으로 최대 DN 3000mm제공
04 Fully Structural Liner(완전히 구조화된 라이너)
05 System(요구사항, 적용분야 및 호스트파이프 조건에 딸 파이프 라이닝 기술 시스템중에 선택할수있습니다.
| 압력 | 중력 | ||||
|---|---|---|---|---|---|
| NORDIFLOW | TUBETEX | IH LINER | r.tex CLOSE FIT | NORDIWALL | |
| 응용분야 | 하수, 상수도, 산업용 | 상수도, 가스, 산업용 | 하수, 상수도, 가스, 산업용 | 하수, 상수도, 가스, 산업용 | 하수, 산업용 |
| 특수응용분야 | – NORDIFLOW W PE 풀인시스템– NORDIFLOW W PE 인버전시스템– NORDIFLOW W PP 풀인시스템– NORDIFLOW W PP 인버전시스템 | – TUBETEX W 음용수 파이프용– TUBETEX G 가스관용– TUBETEX 혼합기 추가 펠트 레이어 포함 | – 물 : PN4-PN14– 열 : PN16– 가스 : PN40 | – 100% PE 틈새 없음 | – NORDIWALL HT 최대 115°C의 높은 온도– NORDIWALL FLEX 매우 유연한 펠트– NORDIWALL FLEX LITE 측면 DN 50mm+ |
| 직경 | 150 ~ 1400mm | 80 ~ 1200mm | 50 ~ 1200mm | 150 ~ 400mm | 50 ~ 1400mm |
| 재질 | 유리섬유 강화 펠트 | 라운드 우븐 폴리에스터 원사 | 환형 보강 폴리에스테르 및 케블라 | PE 100 PE 100 RC | 폴리에스터 니들드펠트 |
| 코팅 | PE or PP | PE, TPU or TPC | PE, TPU or other elastomers | / | PE or PP |
| 레진 | r.tec 582-25 OF | r.ted MK III | / | / | r.tec 521-26OFr.tec 512-49, UP |
01 AWWA M28 & ISO 11295에 따른 압력 파이프의 제품 분류
| Non-Structural | Semi-Structural | Semi-Structural | Fully-Structural | |
|---|---|---|---|---|
| Internal Coating | Internal Lining | Internal with load bearing | Bears full loads | |
| 라이너 특성 AWWA & ISO | Class I or D | Class II or C | Class III or B | Class IV or A |
| 내부 부식방지 | YES | YES | YES | YES |
| MAOP에서의Hole & Gap span | NO | YES | YES | YES |
| 링의 고유 강성도 | NO | NO | YES | YES |
| PN Liner ≥ MAOP | NO | NO | NO | YES |
| 호스트 파이프 고장시 라이너 건재 여부 | NO | NO | YES | YES |
| Non-Structural | Semi-Structural | Semi-Structural | Fully-Structural |
02 다양한 호스트 파이프 조건에 따른라이닝 타입 추천 - AWWA M28 & ISO 11295
| Mode | Estimated Future Condition of Host Pipe | Recommended Lining TypeClass I or D(ISO) | Recommended Lining TypeClass II or C(ISO) | Recommended Lining TypeClass III or B(ISO) | Recommended Lining TypeClass VI or A(ISO) |
|---|---|---|---|---|---|
| 0 | 경미한 구조적 악화 | X | |||
| 1 | 단 하나의 부식 자국이부식에 의한 누출로 이어짐 | X | |||
| 2 | 누출 조인트 | X | X | ||
| 3 | 원주형 균열(빔 균열) | X | X | ||
| 4 | 세로방향 파열(종렬) | X |
03 기술적 설계 표준
– 최초의 압력 라이너는 1980년대 말에 이미 독일에서 선보였습니다.
– 용수 및가스에 대한 CIPP압력 라이너 표준은 1990년대에 개발되었으며 계속 업데이트 되어 왔습니다.
| 년도 | 협회 | 코드 | 내용 |
|---|---|---|---|
| 1998 | DVGW | W330 | 송수관용 CIPP 라이너 |
| 1998 | DVGW | G,W 327 | 가스관 및 송수관을 CIPP 라이너로 개보수 |
| 1998 | DIN | 30658-1 | 지하 매설 가스관의 실링을 위한 기술적 시스템 |
| 2005 | DVGW | VP 404(P) | 압력범위가 4~30bar인 고압 가스관에 대한 개보서 |
| DVGW | GW 302(A) | 개보수 공사 업체로 인증 | |
| 2019 | GSTT-rbv | GSTT 20-1 | 압력 파이프에 대한 개보수 |
| 2021 | WSA | 202-2021 | CIPP 라이너 선택과 적용을위한 매뉴얼 |
| 2021 | WSA | 150-2021 | CIPP 상수도 파이프 산업 표준 |
01 코팅테스트
열가소성 폴리에스터
–패브릭과 코팅 사이의 접착력 확인

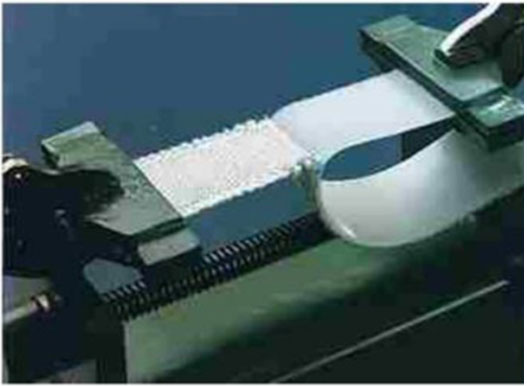

02 필링(박리) 테스트

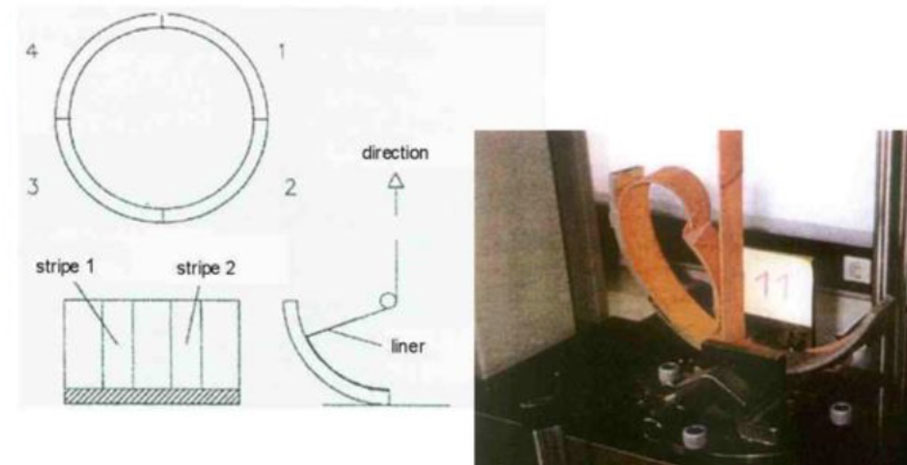

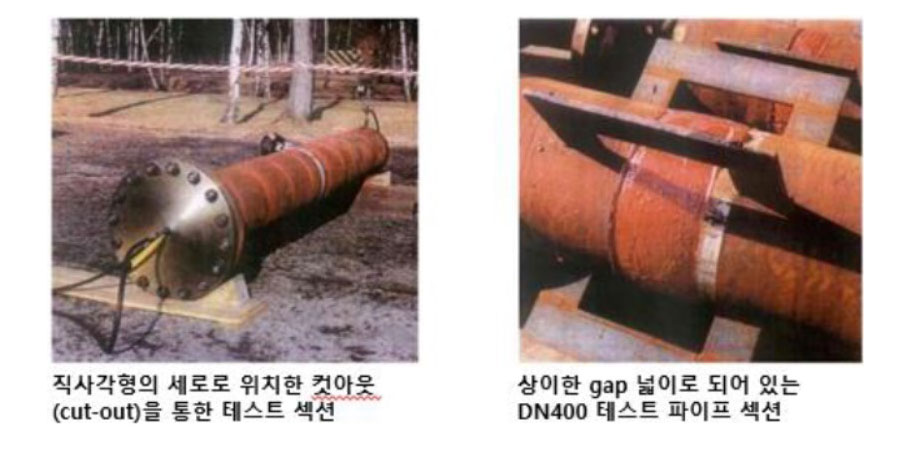

03 Pressure Gap 테스트

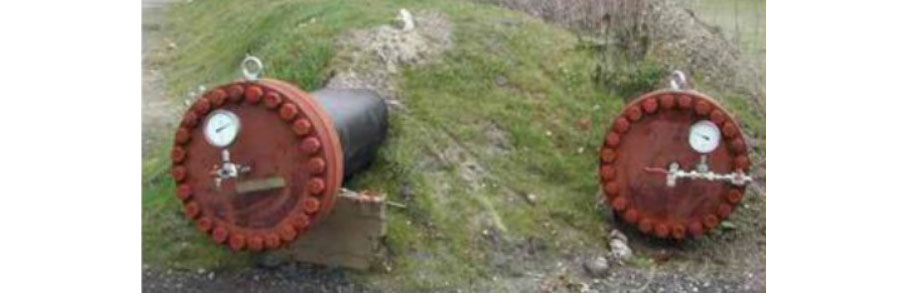

04 70bar 이상의 고압 테스트

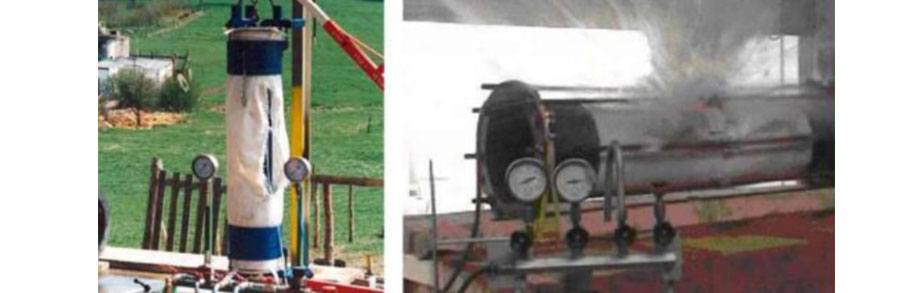

테스트 샘플은 고압의 가스 개보수 본관
05 Pressure resistance(내압)
파열압 테스트
